Dlaczego warto zaplanować okablowanie zanim zagospodarujesz podwórko
Układając kable w rurach ochronnych ARROT, zabezpieczasz je przed uszkodzeniem i łatwo w przyszłości wymienisz bez rozkuwania kostki lub robienia wykopów.
Dzięki właściwemu przygotowaniu unikniesz zbędnych kosztów i komplikacji technologicznych przy montażu napędów, domofonu czy dodatkowych urządzeń.
Zalecane kable i trasy dla automatyki
1. Zasilanie napędów bram
Kabel zasilający YKY / YKX 3×1,5 mm² (krótkie trasy) lub 3×2,5 mm² (dłuższe odległości).
Prowadzony w rurze ochronnej typu ARROT 40 mm – osłania przed wilgocią i uszkodzeniami, ułatwia późniejsze prace.
2. Skrętka ziemna i przewody pod domofon
Użyj skrętki CAT5e/CAT6 żelowanej – idealnej pod ziemią, odpornej na wilgoć.
Dodaj przewód 2×0,75 mm² zasilający do elektrozaczepu lub zwory, co umożliwi sterowanie otwieraniem furtki bezpośrednio z domofonu.
Oba kabelki również prowadź w rurze ARROT, by zapewnić łatwą wymianę i ochronę.
3. Centrala automatyki
Montowana przy bramie dwuskrzydłowej lub w słupku ogrodzeniowym.
Wszystkie przewody – zasilanie, sygnały, domofon – prowadzone bezpośrednio z rozdzielni budynku, unikając połączeń pośrednich.
Zobacz realny przykład błędnego okablowania pod automatykę bramy i domofon – oraz jak zostało poprawione.
Na nagraniu pokazujemy rzeczywisty przypadek błędnie wykonanej instalacji pod automatykę bramy i domofon.
Zobacz jakie problemy mogą wyniknąć z nieprawidłowego przygotowania okablowania oraz jak zostały poprawione.
Co było nie tak?
❌ lista błędów:

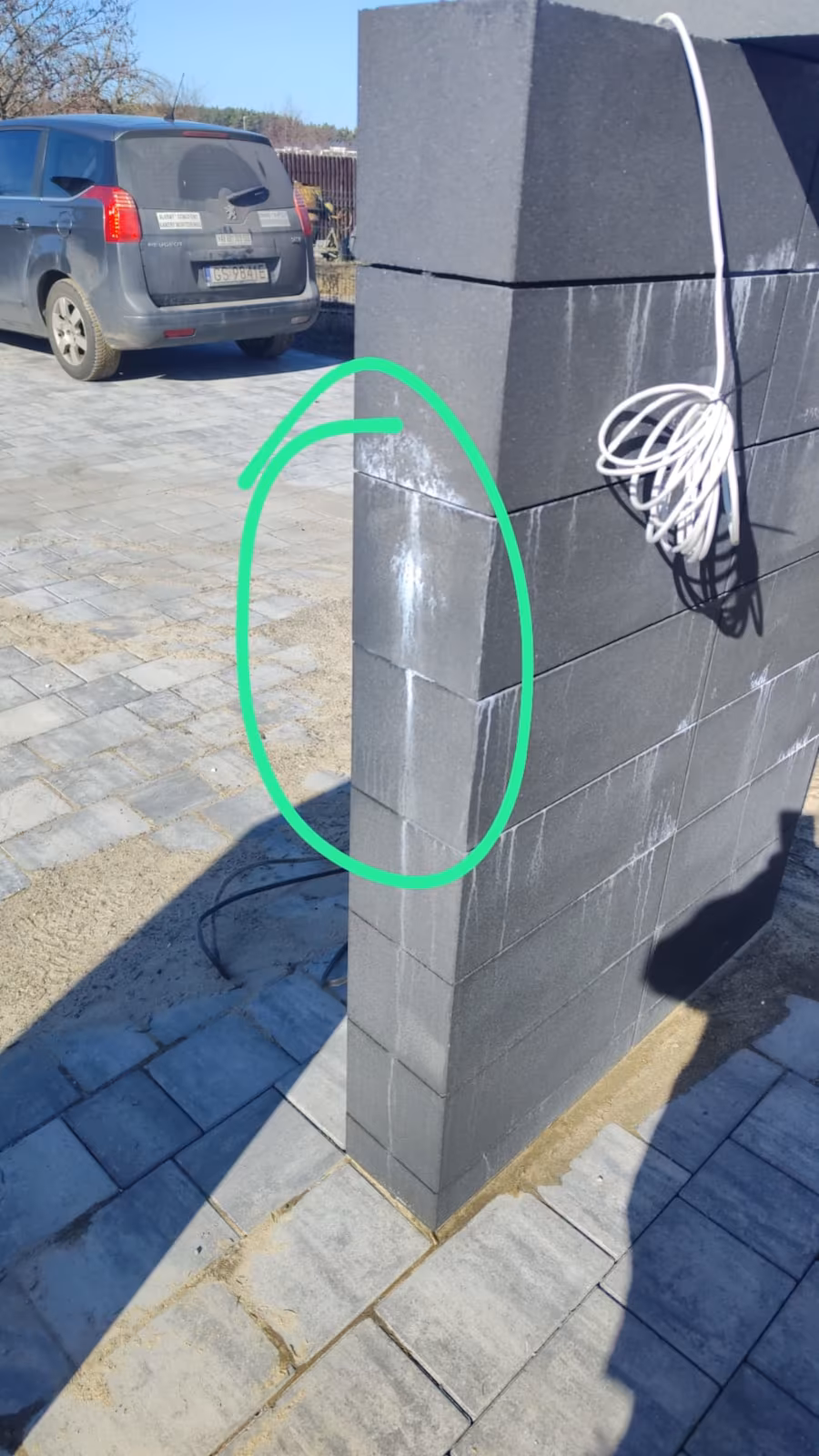

- brak przewodów w słupku

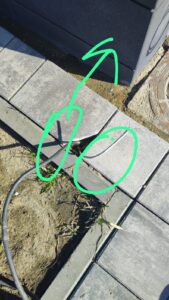

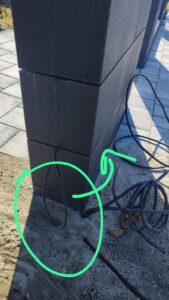

- złe miejsce wyprowadzenia kabli
- brak przygotowania pod automatykę
- brak ochrony przewodów
Co poprawiliśmy?
✔ lista:

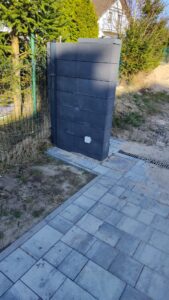

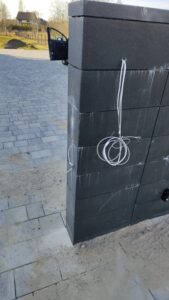

- prawidłowe wprowadzenie przewodów do słupka

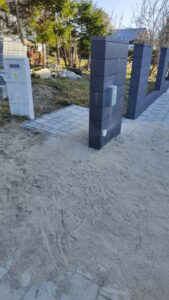

- ukrycie kabli pod kostką
- przygotowanie pod napęd i fotokomórki
- estetyczne i bezpieczne wykonanie
Masz podobny problem z instalacją?
Zalety układania kabli w rurach ARROT
Ochrona mechaniczna: kable zabezpieczone przed uszkodzeniami, kretami i wilgocią.
Łatwa wymiana: bez wykopów czy kosztownych prac budowlanych – wystarczy przeciągnąć nowy przewód.
Elastyczność: w przyszłości można dodać np. monitoring, czujniki czy oświetlenie bez kucia bruku.
Spinanie domofonu z automatyką bramy
Połączenie domofonu i centrali napędu pozwala otwierać bramę przyciskiem z furtki.
Wymaga dodatkowego przewodu sterującego między elektroniką domofonu a centralą napędu, co warto uwzględnić na etapie planowania okablowania.
Korzyści z prawidłowego przygotowania okablowania
💡 Mniejsze koszty instalacji Brak konieczności ponownego kopania czy rozkuwania podjazdu
✔️ Bezpieczne i estetyczne rozwiązanie Kable ukryte w ziemi i słupkach – bez widocznych przewodów
🔧 Łatwa rozbudowa w przyszłości Monitoring, alarm, światło – wystarczy uzupełnić trasę w rurze
⚙️ Większa niezawodność systemu Brak połączeń pośrednich = mniej awarii i większa trwałość
Jak przygotować trasę kabla – krok po kroku
Zaplanuj rozmieszczenie bram, słupków i domofonu – uwzględnij trasę kabla.
Wybierz rury ARROT 40 mm i wyprowadź je od rozdzielni budynku do każdego punktu montażu.
Ułóż kabel YKY 3×1,5 lub 3×2,5 mm² do napędu, skrętkę żelowaną + 2×0,75 mm² do domofonu.
Pozostaw zapas kabla (>50 cm), aby móc przesunąć/instalować elementy bez naciągania kabla.
Oznacz końcówki kabli – ułatwi to instalatorowi precyzyjne podłączenie.
Dlaczego warto skorzystać z planowania okablowania w ML AUTOMATYK?
30+ lat doświadczenia w automatyce bram, domofonów, alarmów i monitoringu
Kompleksowe usługi – od planów i dostawy przez montaż, po 24 miesiące serwisu
Działamy na terenie Słupska i okolic – szybki dojazd i pomoc
Doradzimy najlepsze komponenty i wykończenie – bez kompromisów na materiale
Skontaktuj się aby uzgodnić zaplanowanie okablowania Twojej posesji
Pytania i odpowiedzi
Jak uzgodnić z wami trasę przewodów pod furtkę i bramę przed wylaniem kostki?
Skontaktuj się telefonicznie lub poprzez email: kontakt@mlautomatyk.eu – wspólnie zaplanujemy instalację tak, by montaż automatyki był bezproblemowy i długotrwały.
Kiedy skontaktować się aby zaplanować trasy kabli na posesji?
Najlepiej przed wykonywaniem prac ziemnych na terenie działki – umożliwi to dostosowanie tras oraz czasu wykonania i skoordynowanie z pracą sprzętu na działce, co obniży znacząco koszty.
Jakie zyski przyniesie zaplanowanie tras kabli ziemnych przed rozpoczęciem budowy?
Zyski to:
- Oszczędności wynikające z wykorzystania sprzętu do robót ziemnych bez ponownego zamawiania go specjalnie do rozprowadzania kabli;
- Możliwość zaplanowania domofonu, napędu i innych urządzeń i dostosowania do nich okablowania – takie rozwiązanie pozwala unikać późniejszych przeróbek instalacji bądź konieczności zakupu „wymuszonych” błędnym okablowaniem systemów, które mogą nie spełniać naszych oczekiwań.
